Комплект беспроводного реле DTA-PLC

image004 2000р.

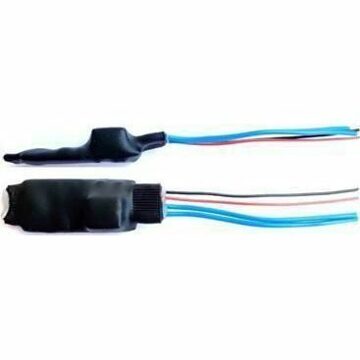

DTA-PLC - комплект из блокирующего беспроводного реле и модуля управления. Предназначен для оборудования любых охранных систем дополнительной цепью блокировки двигателя управляемой по штатной проводке автомобиля.

Такое решение повышает противоугонные способности охранного комплекса. Блокирующее реле имеет небольшие габариты и позволяет его маскировать в жгуте штатной проводки.

Комплект предназначен для использования на всех типах автомобилей с питанием от бортовой сети с заземленным отрицательным выходом аккумуляторной батареи с номинальным напряжением +12В.

Функционал

  • Цифровая связь с реле по проводу питания
  • Совместимость с любой авто сигнализацией
  • Интеллектуальная система защиты от сканирования кода
  • Большой коммутируемый ток
  • Широкий диапазон рабочих температур

Комплект поставки

  • Модуль управления 1 шт. Блокирующее реле 1 шт.
  • Комплект электрической проводки 1 шт.
  • Настоящее руководство по установке и эксплуатации, гарантийный талон 1 шт.

ВОЗМОЖНОСТИ УСТРОЙСТВА

  • Прерывание электрической цепи автомобиля по команде,
  • Прерывание электрической цепи автомобиля при потере связи с модулем управления,
  • Скрытая установка реле в штатную проводку автомобиля,
  • Компактные размеры.
  • ПАРАМЕТРЫ МОДИФИКАЦИИ

    ЗНАЧЕНИЕ

    Габаритные размеры блокирующего реле, мм (без учета жгута) 64 x 23.5 x 15
    Габаритные размеры модуля управления, мм 32 x 27.5 x 4
    Масса блокирующего реле, грамм 15
    Масса модуля управления, грамм 2.5
    Напряжение питания, В 7 .. 15
    Ток, потребляемый модулем управления, мА ≤ 5
    Максимальный коммутируемый ток блокирующим реле, А 20
    Рабочая температура от -40ºC до + 85ºC
    Время срабатывания блокирующего реле по команде, сек. ≤ 3
    Время срабатывания блокирующего реле при потере связи с модулем управления, сек. ≤ 30
  • image004 image005

    ПОДКЛЮЧЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ

    Провод VCC: +12В постоянного тока с аккумулятора. Подключите к аккумулятору или к проводу автомобиля, на котором постоянно присутствует напряжение +12В.

    По этому проводу модуль управления передает сигналы на блокирующее реле. Для обеспечения уверенного управления, реле и модуль управления должны быть электрически связанны по этому проводу.

    Провод GND: “МАССА”. Подсоедините к отрицательной клемме аккумулятора.

    Провод Выход: Провод состояния системы. Подключите к разъёму «выход» (OUT) трекера.

    ПОДКЛЮЧЕНИЕ БЛОКИРУЮЩЕГО РЕЛЕ

    Красный провод: +12В постоянного тока с аккумулятора. Подключите к аккумулятору или к проводу автомобиля, на котором постоянно присутствует напряжение +12В.

    По этому проводу модуль управления передает сигналы на блокирующее реле. Для обеспечения уверенного управления, реле и модуль управления должны быть электрически связанны по этому проводу.

    Чёрный провод: “МАССА”. Подсоедините к отрицательной клемме аккумулятора.

    Два провода большего сечения: Подсоедините к защищаемой блокируемой цепи в зоне её разрыва, так как показано на рисунке 3.

    Возможна блокировка любой электрической цепи, характеристики которой не превышают значения указанные в таблице «Параметры модификации».

    Схема подключения комплекта беспроводного реле DTA-PLC представлена на рисунке 3.

  • После подачи питания на устройства блокирующее реле синхронизируется с модулем управления. Если за 30 секунд синхронизация не выполнена, то реле переходит в режим блокировки.

    Модуль управления анализирует состояние выхода (OUT) трекера и посылает соответствующий сигнал на реле. Если выход трекера замкнут на «землю» – реле разомкнуто. Если выход трекера не замкнут на «землю» – реле замкнуто. Таким образом происходит управление (замыкание / разрыв) защитной (блокируемой) цепи.

    Сигнал передаётся по штатной проводке автомобиля. Физическое удаление (отсоединение) модуля управления из цепи приведет блокирующее реле в режим блокировки (в течении 30 секунд).


    Рисунок 3. Схема подключения DTA-PLC
